海灣TS-GSTN601消防電話分機接線安裝技術
3.1 海灣TS-GSTN601消防電話分機特點
海灣TS-GSTN601 消防電話分機是固定式消防電話分機,分機須與 TSZ-GSTN60 總線式消防電話總機配
合使用。TS-GSTN601 消防電話分機在正常監視狀態時,指示燈閃亮以指示工作正常,當發生緊急情
況時,摘下電話手柄呼叫消防電話總機。分機撥碼開關預置 7 位編碼,有效編碼范圍 1-99。0 及大于
99 的地址為無效地址。
3.2 海灣TS-GSTN601消防電話分機主要技術指標
? 環境溫度:-10~55℃
? 相對濕度: ≤95%
? 外殼防護等級:IP30
? TS-GSTN601 分機待機狀態耗電:<1mA 通話狀態耗電:<30mA
? TS-GSTN601 分機尺寸:
外形尺寸:220mm×95mm×66.5mm (包括手柄)
安裝孔間距:60mm

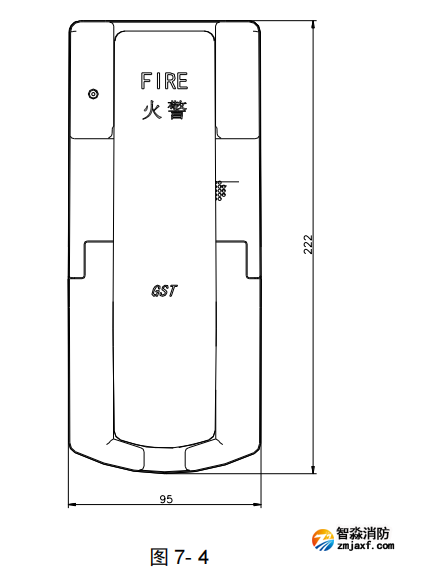

外形示意圖如圖 7-4。

3.3 海灣TS-GSTN601消防電話分機結構特征與安裝
TS-GSTN601 消防電話分機是采用 86 預埋合固定孔安裝方式。安裝時,先將本機下部機蓋打開,
露出安裝固定孔,然后利用螺釘將本機在 86 預埋合固定孔上緊固連接。接線完成后,再將下部機蓋
蓋好,固定。
本機背面的 H+/H-端子連接有極性消防電話總線,導線應選用截面積大于 1 平方毫米的雙色雙絞線。
注意:紅色為正,黑色為負。
3.4 海灣TS-GSTN601消防電話分機應用方法
TS-GSTN601 消防電話分機同 TSZ-GSTN60 電話總機之間通過兩總線相連,兩總線分正負極性。調
試時與 TSZ-GSTN60 消防電話總機配合試驗。預置好分機編碼、確定安裝和接線正確無誤后,接通電
源。在總機上通過“設在線分機”功能操作,而將本分機登錄到系統中。設置完成后,指示燈閃亮,
表示分機處于正常待機狀態,摘后可呼叫總機進行通話。
